SE系列商用鐵泵，適用于商業用途(如大型游泳池、水療池水景等)。采用高能效電機，運行安靜穩定，配有易于清洗的大濾籃。不銹鋼和鑄鐵葉輪可供選擇，以滿足您的需要，范圍從5.5匹到15匹。
1. 鑄鐵機身
2. AISl-304不銹鋼或鑄鐵葉輪是可供選擇的，以配合您的需要
3. 異步，兩極電機
4. 絕緣等級：130(B)
5. IPX5防水標準
6. 本系列產品為380V/50Hz
7. 測試壓力5OPSI(3.5Bar)
8. 過濾籃體積5L為304不銹鋼材質

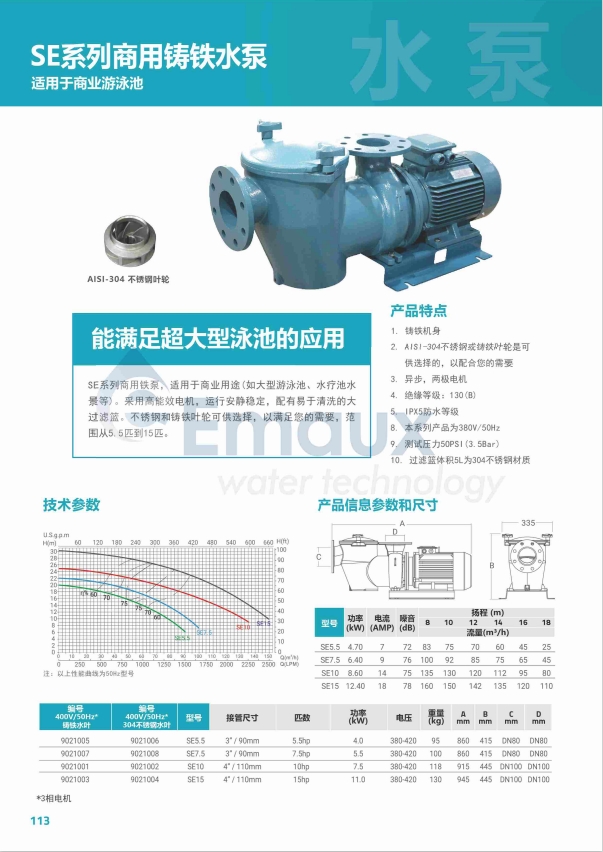

產品單張
產品說明書
產品型號
| EMAUX -SE系列水泵 | |||
| Code | Description | ||
| 88025616 | Pump 5.5HP, 380V, 50Hz, ABB Motor | ||
| 88025611 | Pump 7.5HP, 380V, 50Hz, ABB Motor | ||
| 88025612 | Pump 10HP, 380V, 50Hz, ABB Motor | ||
| 88025613 | Pump 15HP, 380V, 50Hz, ABB Motor | ||
| 88026816 | Pump 5.5HP, 380V, 50Hz, Chinese-made Motor | ||
| 88026811 | Pump 7.5HP, 380V, 50Hz, Chinese-made Motor | ||
| 88026812 | Pump 10HP, 380V, 50Hz, Chinese-made Motor | ||
| 88026813 | Pump 15HP, 380V, 50Hz, Chinese-made Motor | ||

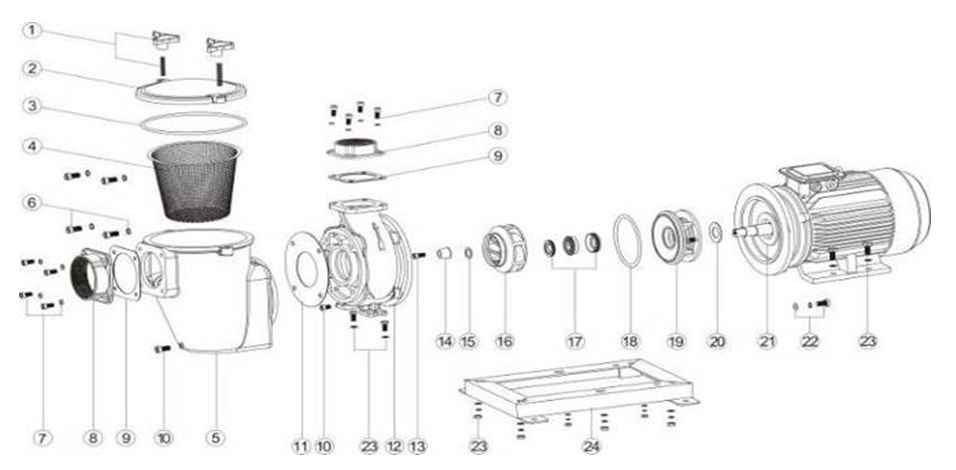

| 項目Key NO. | 部件編號Part Number | 中文描述 | 數量No of Parts Required |
| 1 | 89025601 | 手柄連絲桿 | 2 |
| 2 | 03042010 | SE鐵泵泵蓋 | 1 |
| 3 | 02011148 | 膠圈 | 1 |
| 4 | 03018039 | 過濾籃 | 1 |
| 5 | 03042011 | 過濾桶 | 1 |
| 6 | 89025602 | M12×35內六角螺絲連M12彈簧墊片 | 4 |
| 7 | 89025603 | M8×25內六角螺絲連M8彈簧墊片 | 8 |
| 8 | 03042006 | 3.0"大法蘭牙嘴(用于進水口)(SE5.5;SE7.5) | 1 |
| 03042012 | 3.0"牙嘴(用于出水口)(SE7.5;SE10) | 1 | |
| 03042013 | 4.0"牙嘴(用于進出水口） | 1 | |
| 9 | 02011179 | 3.0"牙嘴膠墊(SE5.5;SE7.5) | 1 |
| 02011182 | 4.0"牙嘴膠墊(SE7.5;SE10) | 1 | |
| 10 | 03011136 | M10×16排水內六角螺絲 | 1 |
| 11 | 02011168 | 過濾桶密封墊 | 1 |
| 12 | 03042014 | 泵殼(SE5.5;SE7.5) | 1 |
| 03042008 | 泵殼(SE10;SE15) | 1 | |
| 13 | 03011138 | M8×25內六角螺絲 | 1 |
| 14 | 03018101 | 錐形墊(SE5.5;SE7.5) | 1 |
| 03018102 | 錐形墊(SE10;SE15) | 1 | |
| 15 | 87013025 | 水葉防水墊(SE5.5;SE7.5) | 1 |
| 87013024 | 水葉防水墊(SE10;SE15) | 1 | |
| 16 | 03042015 | 水葉 SE5.5HP(鐵) | 1 |
| 03042016 | 水葉 SE7.5HP(鐵) | 1 | |
| 03042017 | 水葉 SE10HP(鐵) | 1 | |
| 03042045 | 水葉 SE15HP(鐵) | 1 | |
| 03018096 | 水葉 SE5.5HP(不銹鋼) | 1 | |
| 03018097 | 水葉 SE7.5HP(不銹鋼) | 1 | |
| 03018098 | 水葉 SE10HP(不銹鋼) | 1 | |
| 03018099 | 水葉 SE15HP(不銹鋼) | 1 | |
| 17 | 04015020 | FT-25機械密封圈(SE5.5;SE7.5) | 1 |
| 04015021 | FT-30機械密封圈(SE10;SE15) | 1 | |
| 18 | 02011164 | 法蘭膠圈(SE5.5;SE7.5) | 1 |
| 02011165 | 法蘭膠圈(SE10;SE15) | 1 | |
| 19 | 89025604 | 法蘭(含M8×15法蘭固定內六角螺絲)(SE5.5;SE7.5) | 1 |
| 89025605 | 法蘭(含M8×15法蘭固定內六角螺絲)(SE10;SE15) | 1 | |
| 20 | 02011166 | 軸向防水墊 (SE5.5;SE7.5) | 1 |
| 02011167 | 軸向防水墊 (SE10;SE15) | 1 | |
| 21 | 04021104 | 電機 SE5.5HP(中國制造) | 1 |
| 04021105 | 電機 SE7.5HP(中國制造) | 1 | |
| 04021106 | 電機 SE10HP(中國制造) | 1 | |
| 04021107 | 電機 SE15HP(中國制造) | 1 | |
| 22 | 89025606 | M12×30外六角螺絲連M12彈簧墊片M12平墊 | 4 |
| 23 | 89025607 | M10×35外六角螺絲連平墊彈簧墊片螺母 | 6 |
| 24 | 03042043 | 底架(SE5.5;SE7.5) | 1 |
| 03042044 | 底架(SE10;SE15) | 1 | |
